TUTORIAL: Schneidevorlage für die Silhouette selbst erstellen

Vor ein paar Wochen zeigte ich hier ein Layout, auf dem ich eine selbst gestaltete Schnittvorlage für die Silhouette verwendet hatte. Da ich gefragt wurde, ob ich nicht mal eine Anleitung für die Erstellung dieser Schnittvorlage (Cut File) machen könnte, dachte ich: "Wieso eigentlich nicht?" Und hier kommt somit mein erstes Tutorial in diesem Blog.
Ihr werdet mit mir zusammen diese Schnittvorlage erstellen:
 Los gehts!



1. Ihr startet mit der Software, die Eurem Plotter mitgeliefert wurde. Es ist übrigens egal, ob ihr eine Cameo oder eine Portrait besitzt, und die kostenfreie Basis-Software reicht vollkommen aus.
Als erstes zeichnet ihr ein Quadrat mit abgerundeten Ecken. Das entsprechende Zeichentool findet ihr links in der Werkzeugleiste (siehe Pfeil):

2. Das ist jetzt die Basis. Die Größe des Quadrats könnt ihr ganz nach Belieben einstellen, ich habe 10cm gewählt für dieses Beispiel. Im nächsten Schritt wird der eigentliche Rahmen erstellt. Dazu wird das eben erstellte Quadrat dupliziert (einfach Copy & Paste oder am Mac cmd gedrückt halten und dabei mit der Maus die Form einfach ein wenig beiseite ziehen. Leider weiß ich nicht, welches die entsprechende Tastenkombination das bei Windows Rechnern ist.)

3. Dieses zweite Quadrat muss zunächst verkleinert werden. Ich habe mir einen Rand von 4mm je Seite überlegt, so dass die Form insgesamt um 8mm verkleinert werden muss. (Der Rahmen sollte nicht zu filigran gewählt werden, da die Form später nach dem Schneiden sonst sehr leicht kaputt gehen kann.)

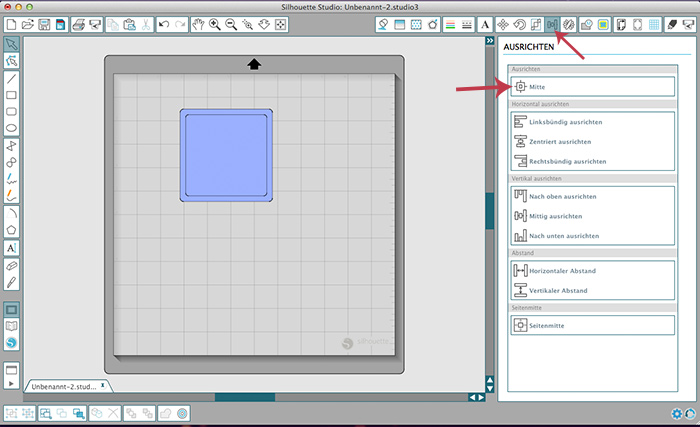

Das so entsprechend verkleinerte zweite Quadrat wird nun genau mittig über dem ersten platziert. Dies wird über das Ausrichten Fenster im Silhouette Studio gemacht (siehe Pfeile):

4. Das kleinere Quadrat wird jetzt aus dem größeren ausgeschnitten, dies geschieht über das Modifizieren Fenster der Software (Pfeil oben). Wenn ihr dies geöffnet habt, markiert ihr mit der Maus BEIDE Quadrate und klickt dann auf Subtrahieren (Pfeil unten):

Das Zwischenergebnis sollte folgendermaßen aussehen:

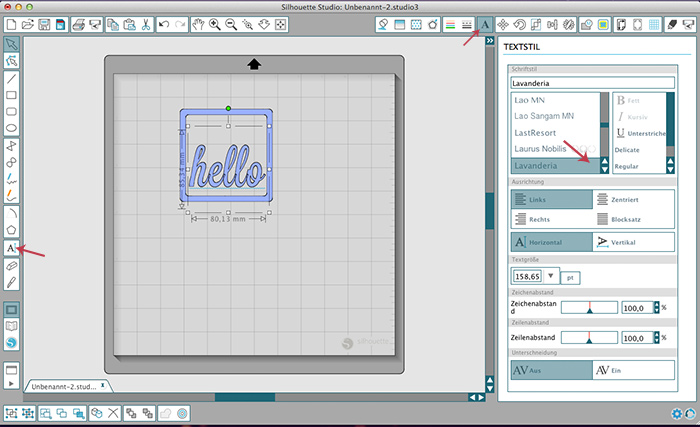

5. Jetzt wird mit dem Textwerkzeug der Schriftzug erstellt. Die Größe des Textes sollte in der Breite in etwa dem inneren Rahmen entsprechen, sonst wird es nachher zu filigran. Ihr könnt jede beliebige zum Schneiden geegnete Schriftart wählen. Ich habe hier die "Lavandaria" genommen.

6. Der Schriftzug wird nun ein wenig schräg gestellt. Dazu mit der Maus den Text anklicken, dann erscheint ein Rahmen um die Schrift herum und ganz oben ein grüner Punkt. Geht man mit der Maus über diesen Punkt erscheint eine kreisrunde Pfeilform, jetzt kann die Form gedreht werden mithilfe der Maus. Ich habe die Schrift nur ein klein wenig schräg gegstellt, aber das ist Geschmackssache.

Ganz wichtig ist jetzt, dass die Schrift so platziert wird, dass sie an mehreren Stellen den Rahmen berührt!

 7. Damit sind wir jetzt auch schon fast fertig. Als letztes müssen Schrift und Rahmen miteinander verbunden werden. ACHTUNG: Die schwarzen Linien zeigen immer an, wo geschnitten wird. Im obigen Beispiel sind Rahmen und Text noch nicht miteinander verbunden, man sieht sehr gut, dass die Silhouette durch die einzelnen Buchstaben und auch durch den Rahmen hindurch geschnitten würde! Um dies zu vermeiden, verbinden wir jetzt die einzelnen Elemente zu einer durchgehenden Kontur, und das geht so:
ALLES Markieren /mit der Maus anklicken. Wieder das "Modifizieren" Fenster der Software öffnen, und diesmal die Option "Verschweißen" anklicken. (TIPP: Diesen Schritt kann man auch etwas abkürzen, indem man nach dem Markieren der Elemente einfach die rechte Maustaste klickt und dort auf "Verschweißen" klickt.)

Fertig! Das fertige Ergebnis sollte jetzt so aussehen und muss nur noch an die Silhouette zum Schneiden geschickt werden :-)



Ich hoffe, das war alles soweit verständlich und nachvollziehbar, das größte didaktische Talent bin ich nämlich nicht ;-)
Wie siehts aus - wollt ihr mehr Tutorials für Eure Cameo/Portrait?
